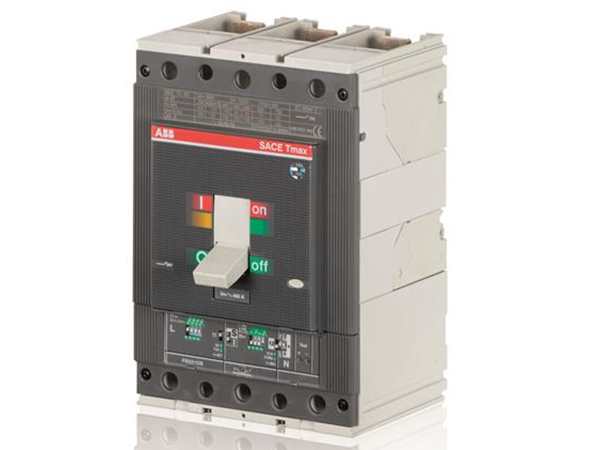

Cầu dao tự động dạng khối MCCB TMAX XT ABB
MCCB TMAX XT ABB là một loại cầu dao tự động dạng khối tiên tiến, chuyên được sử dụng để bảo vệ mạch điện trong các ứng dụng công nghiệp và dân dụng. Được thiết kế bởi ABB, một trong những nhà sản xuất hàng đầu thế giới về các thiết bị điện, cầu dao tự động dạng khối MCCB TMAX XT ABB nổi bật với tính năng đáng tin cậy, khả năng chịu tải tốt và khả năng bảo vệ hiệu quả.
Giới thiệu về MCCB và dòng sản phẩm TMAX XT của ABB
MCCB (Molded Case Circuit Breaker) là một thiết bị bảo vệ mạch điện tự động được sử dụng để ngắt mạch trong trường hợp quá tải hoặc ngắn mạch. Nó giúp bảo vệ hệ thống điện và các thiết bị khỏi các tác động không mong muốn do dòng điện quá tải hay ngắn mạch gây ra. MCCB thường có thiết kế nhỏ gọn, dễ lắp đặt và sử dụng phổ biến trong các ứng dụng công nghiệp và dân dụng.
Dòng sản phẩm TMAX XT của ABB là một loại MCCB tiên tiến, được thiết kế để đáp ứng các yêu cầu khắt khe của các ứng dụng công nghiệp hiện đại. TMAX XT của ABB nổi bật với độ tin cậy cao, khả năng chịu tải tốt và tính năng bảo vệ hiệu quả.
Cấu tạo chi tiết của MCCB TMAX XT ABB
Khung vỏ: Được làm từ vật liệu cách điện chịu nhiệt cao, bảo vệ các thành phần bên trong khỏi môi trường bên ngoài. Khung vỏ cũng cung cấp khả năng cách điện và bảo vệ an toàn cho người sử dụng.
Cơ cấu vận hành: Bao gồm các bộ phận cơ học như cơ cấu đóng mở, các cơ cấu cơ khí và điện từ để điều khiển hoạt động của MCCB. Cơ cấu này đảm bảo MCCB hoạt động chính xác và đáng tin cậy trong mọi điều kiện.
Bộ phận ngắt mạch: Là phần quan trọng nhất của MCCB, được thiết kế để ngắt mạch điện một cách an toàn và hiệu quả trong trường hợp quá tải hoặc ngắn mạch. Bộ phận này bao gồm các tiếp điểm chính và các cơ chế ngắt điện tự động.
Tay cầm điều khiển: Được sử dụng để điều khiển hoạt động mở và đóng của MCCB. Tay cầm này thường được thiết kế dễ dàng sử dụng, cho phép người vận hành có thể kiểm soát MCCB một cách nhanh chóng và hiệu quả.
Các đầu nối: Được tích hợp để kết nối MCCB với các phần mạch điện khác một cách chắc chắn và an toàn. Các đầu nối này đảm bảo mối liên kết điện học tốt giữa MCCB và hệ thống điện, tránh các sự cố liên quan đến kết nối điện không chính xác.
Buồng dập hồ quang: Là một phần quan trọng của MCCB, được sử dụng để dập tắt lửa cực nhanh trong trường hợp ngắn mạch. Buồng dập hồ quang giúp giảm thiểu những hậu quả xấu do ngắn mạch gây ra và bảo vệ hệ thống điện khỏi các thiệt hại nghiêm trọng.
Nút nhấn test: Là tính năng cho phép kiểm tra tính năng hoạt động của MCCB một cách đơn giản. Người sử dụng có thể sử dụng nút nhấn test để đảm bảo rằng MCCB vẫn hoạt động hiệu quả và đáp ứng các tiêu chuẩn bảo vệ điện an toàn.
.jpg)
MCCB TMAX XT của ABB không chỉ mang tính năng bảo vệ mạnh mẽ mà còn được đánh giá cao về tính hiệu quả và sự dễ dàng trong việc sử dụng và bảo trì. Đây là một lựa chọn lý tưởng cho các ứng dụng yêu cầu sự đáng tin cậy và an toàn cao trong hệ thống điện.
Nguyên lý hoạt động của MCCB TMAX XT ABB
Bảo vệ quá tải: MCCB TMAX XT ABB được thiết kế để ngắt mạch khi dòng điện vượt quá mức dòng điện định mức quá lâu. Khi một mạch bị quá tải, MCCB sẽ ngắt mạch để bảo vệ hệ thống và thiết bị khỏi nguy cơ quá tải dài ngày có thể gây ra hỏng hóc.
Bảo vệ ngắn mạch: Trong trường hợp ngắn mạch, tức là khi có một liên kết ngắn giữa hai dây dẫn hoặc giữa dây dẫn và vật chất dẫn điện, MCCB TMAX XT ABB sẽ ngắt mạch ngay lập tức. Điều này giúp ngăn chặn dòng điện cao ngắn mạch, bảo vệ an toàn cho hệ thống điện và thiết bị.
Phân loại MCCB TMAX XT ABB
MCCB TMAX XT ABB được phân loại theo một số tiêu chí chính sau đây:
Theo số pha
- MCCB 1 pha: Dành cho các mạch điện 1 pha, thường được sử dụng trong các ứng dụng dân dụng và một số ứng dụng công nghiệp nhỏ.
- MCCB 2 pha: Sử dụng trong các mạch điện 2 pha, thích hợp cho các hệ thống yêu cầu hai pha điện.
- MCCB 3 pha: Được sử dụng rộng rãi trong các hệ thống điện 3 pha công nghiệp và dân dụng.
Theo dòng điện định mức: MCCB TMAX XT ABB có thể được phân loại dựa trên dòng điện định mức của chúng, chẳng hạn như 100A, 200A, 400A, v.v. Điều này giúp người sử dụng lựa chọn MCCB phù hợp với yêu cầu cụ thể của hệ thống điện.
Theo khả năng cắt: MCCB TMAX XT ABB cũng có thể được phân loại dựa trên khả năng cắt mạch, tức là khả năng ngắt dòng điện khi cần thiết. Điều này bao gồm khả năng cắt mạch tại điểm quá tải hoặc ngắn mạch mà không gây hư hại nghiêm trọng cho thiết bị.
Thông tin chi tiết và chính xác về các phân loại này giúp người sử dụng lựa chọn MCCB TMAX XT ABB phù hợp với nhu cầu cụ thể của họ trong các ứng dụng điện khác nhau.
.jpg)
Tính năng nổi bật của MCCB TMAX XT ABB
Khả năng bảo vệ cao: MCCB TMAX XT ABB được thiết kế với các tính năng bảo vệ cao như bảo vệ quá tải và bảo vệ ngắn mạch. Điều này giúp ngắt mạch nhanh chóng khi có dòng điện vượt quá mức cho phép, bảo vệ hệ thống và thiết bị khỏi những tổn thương nghiêm trọng.
Độ tin cậy: TMAX XT của ABB là một trong những loại MCCB có độ tin cậy cao nhất trên thị trường. Với khả năng chịu tải tốt và hoạt động ổn định, nó giúp duy trì hoạt động liên tục của hệ thống điện mà không gặp sự cố.
Thiết kế nhỏ gọn: Thiết kế nhỏ gọn của MCCB TMAX XT ABB giúp tiết kiệm không gian lắp đặt, đặc biệt là trong các môi trường có không gian hạn chế. Điều này cũng làm giảm chi phí cơ sở hạ tầng và dễ dàng tích hợp vào các hệ thống điện hiện có.
Dễ dàng lắp đặt và bảo trì: MCCB TMAX XT ABB được thiết kế để dễ dàng lắp đặt và bảo trì. Việc cài đặt và bảo trì đơn giản giúp tiết kiệm thời gian và chi phí, đồng thời đảm bảo hoạt động hiệu quả của hệ thống điện.
.jpg)
Ứng dụng của MCCB TMAX XT ABB
Trong công nghiệp
MCCB TMAX XT ABB được áp dụng rộng rãi trong các ngành công nghiệp như sản xuất, chế biến, năng lượng, và xây dựng. Chúng được sử dụng để bảo vệ các máy móc, thiết bị công nghiệp và hệ thống điện 1 pha và 3 pha.
Trong dân dụng
Tại các khu dân cư, tòa nhà cao tầng, trường học và bệnh viện, MCCB TMAX XT ABB đảm nhận vai trò bảo vệ hệ thống điện và các thiết bị điện gia đình khỏi các sự cố dòng điện. Điều này giúp bảo đảm an toàn cho người sử dụng và tránh các thiệt hại về tài sản.
Các ví dụ cụ thể
MCCB TMAX XT ABB được sử dụng trong một nhà máy sản xuất để bảo vệ mạch điện chính của hệ thống điều khiển và các máy móc sản xuất. Tại một tòa nhà văn phòng cao tầng, MCCB TMAX XT ABB được dùng để bảo vệ các mạch điện chính và thiết bị gia đình khỏi nguy cơ quá tải và ngắn mạch.
Nguyên lý hoạt động của MCCB TMAX XT ABB
Cách MCCB phát hiện sự cố quá tải, ngắn mạch
MCCB TMAX XT ABB được trang bị các cảm biến dòng điện thông minh (dòng điện nhiệt và từ), hoặc các bộ điều khiển điện tử (Trip Unit Ekip) giúp nhận diện nhanh chóng các sự cố như:
-
Quá tải: Dòng điện vượt định mức trong thời gian dài. MCCB sẽ tự động ngắt mạch sau một khoảng thời gian xác định.
-
Ngắn mạch: Dòng điện tăng đột ngột trong thời gian cực ngắn. Thiết bị lập tức ngắt mạch gần như ngay lập tức để bảo vệ hệ thống.
Cách thực hiện việc ngắt mạch nhanh chóng, an toàn
Khi sự cố xảy ra:
-
Cơ cấu ngắt nhanh sẽ tác động đến tiếp điểm chính để tách mạch.
-
Đồng thời, buồng dập hồ quang sẽ dập tắt tia hồ quang sinh ra, tránh cháy nổ.
-
Các chốt cơ khí và cơ điện đảm bảo ngắt mạch dứt khoát, hạn chế tổn hại cho thiết bị và con người.
Hướng dẫn lắp đặt và sử dụng cầu dao tự động dạng khối MCCB TMAX XT ABB
Quy trình lắp đặt an toàn, đúng kỹ thuật
- Cắt hoàn toàn nguồn điện trước khi thao tác.
- Xác định đúng vị trí lắp MCCB (trên thanh ray hoặc trong tủ điện).
- Đấu nối dây đúng chiều, siết chặt các đầu cốt bằng lực phù hợp.
- Kiểm tra kỹ các tiếp điểm, dùng thiết bị đo điện để kiểm tra thông mạch.
- Bật nguồn và test thử MCCB hoạt động.
Cách kiểm tra và test thiết bị
-
Dùng nút nhấn TEST để kiểm tra hoạt động của bộ Trip.
-
Với dòng MCCB có Ekip, có thể kết nối qua phần mềm để kiểm tra các thông số bảo vệ, nhật ký sự kiện.
-
Kiểm tra định kỳ bằng ampe kìm, nhiệt kế hồng ngoại để phát hiện điểm sinh nhiệt bất thường.
Những lưu ý khi bảo trì, vận hành
-
Không vượt tải định mức, dễ làm hỏng bộ Trip.
-
Lau bụi, vệ sinh định kỳ khu vực MCCB hoạt động.
-
Kiểm tra đầu cốt định kỳ, siết chặt nếu bị lỏng.
-
Với hệ thống quan trọng, nên có MCCB dự phòng.
Giá cầu dao tự động dạng khối MCCB TMAX XT ABB
Yếu tố ảnh hưởng đến giá
-
Dòng điện định mức (In): Càng cao, giá càng tăng.
-
Loại Trip Unit: Loại cơ học rẻ hơn điện tử Ekip.
-
Tính năng thông minh: Có giao tiếp RS485, đo lường, báo sự cố → giá cao hơn.
-
Số cực (3P, 4P) và phụ kiện đi kèm (tay quay ngoài, tiếp điểm phụ…).
Mức giá tham khảo các dòng cầu dao tự động dạng khối MCCB TMAX XT ABB
| Dòng MCCB | Dòng định mức | Giá tham khảo (VNĐ) |
| XT1 3P 100A | 100A | 1.500.000 – 2.500.000 |
| XT2 4P 160A | 160A | 2.500.000 – 4.000.000 |
| XT3 3P 250A | 250A | 4.500.000 – 7.000.000 |
| XT4 3P 320A | 320A | 7.000.000 – 10.000.000 |
| XT5/XT6 Ekip | 400A – 1000A | 10.000.000 – 40.000.000 |
IMS – Đơn vị cung cấp cầu dao tự động dạng khối MCCB TMAX XT ABB chính hãng, uy tín
IMS là đơn vị chuyên phân phối các dòng cầu dao tự động dạng khối MCCB TMAX XT ABB chính hãng tại Việt Nam, đáp ứng đầy đủ nhu cầu từ dân dụng đến công nghiệp. Sản phẩm được nhập khẩu trực tiếp từ ABB, đảm bảo chất lượng cao, đầy đủ giấy tờ chứng nhận CO/CQ.
IMS cung cấp đầy đủ các dòng MCCB TMAX XT phổ biến như XT1, XT2, XT3, XT4, XT5, XT6 với dải dòng điện từ 16A đến 1600A, phù hợp cho nhiều hệ thống điện khác nhau. Chúng tôi luôn có sẵn hàng để phục vụ khách hàng nhanh chóng, kịp tiến độ công trình.
Lý do khách hàng lựa chọn IMS
-
Sản phẩm chính hãng ABB, chất lượng đảm bảo, bảo hành đầy đủ
-
Đa dạng lựa chọn về dòng điện, kiểu trip unit, số cực
-
Giá thành cạnh tranh, chiết khấu hấp dẫn cho đại lý và dự án
-
Đội ngũ kỹ thuật tư vấn chuyên sâu, hỗ trợ chọn thiết bị phù hợp
-
Giao hàng toàn quốc, hỗ trợ lắp đặt và hướng dẫn sử dụng nếu cần
Với nhiều năm kinh nghiệm trong lĩnh vực thiết bị điện công nghiệp, IMS cam kết mang đến giải pháp đóng cắt an toàn, ổn định, giúp bảo vệ hiệu quả hệ thống điện của bạn.
Nếu bạn đang cần tìm mua cầu dao tự động dạng khối MCCB TMAX XT ABB chính hãng, chất lượng cao, hãy liên hệ ngay với IMS để được tư vấn chi tiết và nhận báo giá tốt nhất.
.jpg)
Kết luận
Cầu dao tự động dạng khối MCCB TMAX XT ABB được thiết kế để bảo vệ mạch điện hiệu quả và đáng tin cậy. Với khả năng ngắt mạch nhanh chóng trong trường hợp quá tải và ngắn mạch, nó đảm bảo bảo vệ an toàn cho hệ thống điện và thiết bị. Thiết kế nhỏ gọn, độ tin cậy cao và khả năng chịu tải tốt làm cho MCCB TMAX XT ABB trở thành lựa chọn lý tưởng cho các ứng dụng công nghiệp và dân dụng hiện đại.
