LBS là gì? Nguyên lý hoạt động và ứng dụng
LBS là gì? Đây là câu hỏi phổ biến khi tìm hiểu về các thiết bị đóng cắt trong hệ thống điện trung thế. LBS (Load Break Switch) được sử dụng rộng rãi nhờ khả năng đóng ngắt phụ tải an toàn và hiệu quả. Thiết bị này đóng vai trò quan trọng trong việc vận hành, bảo trì và bảo vệ mạng lưới điện. Bài viết sau sẽ giúp bạn hiểu rõ về cấu tạo, nguyên lý hoạt động và các ứng dụng thực tế của LBS trong hệ thống điện. Cùng IMS tìm hiểu ngay!
LBS là gì?
LBS (Load Break Switch) hay còn gọi là cầu dao cắt phụ tải, là thiết bị đóng cắt trong hệ thống điện trung thế, có khả năng đóng ngắt mạch điện khi đang mang tải. Khác với các thiết bị cắt chuyên dụng, LBS được trang bị buồng dập hồ quang nhưng không có cuộn đóng, cuộn cắt hay bộ điều khiển từ xa, do đó hoạt động chủ yếu bằng thao tác cơ học thủ công.

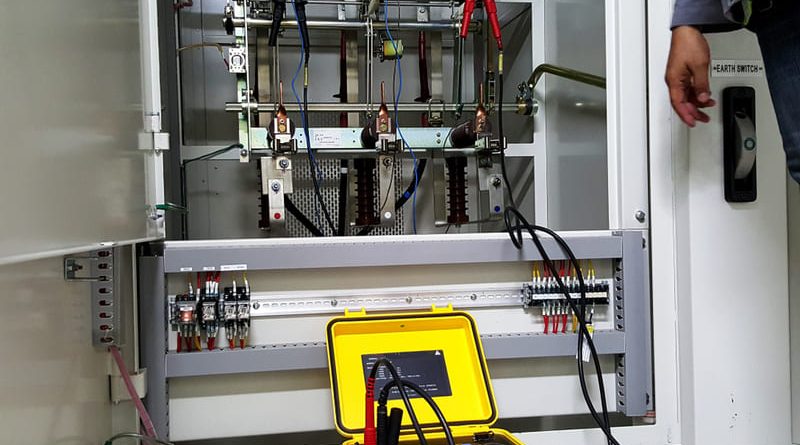

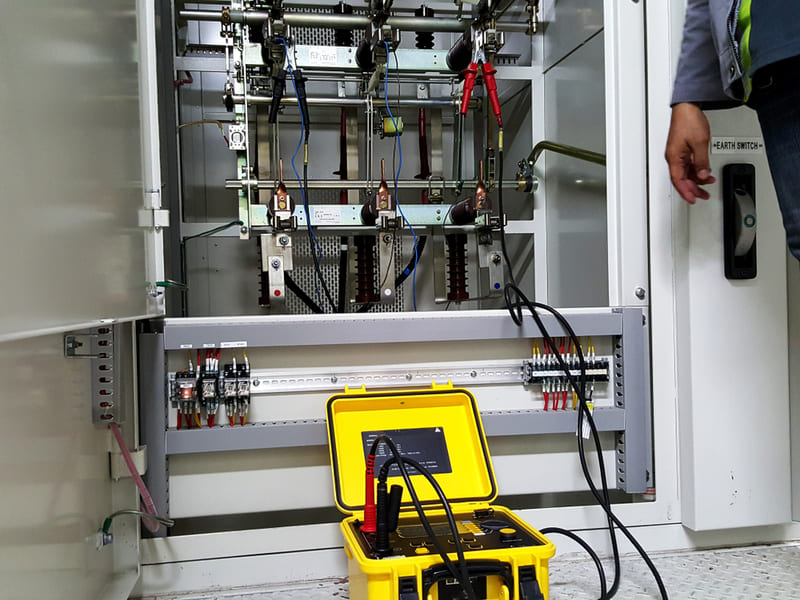

Tủ LBS là hệ tủ điện chuyên dùng để đóng ngắt phụ tải, có vai trò tương tự một công tắc cỡ lớn. Thiết bị này thường được lắp đặt tại các vị trí trọng yếu như điểm đầu mối phân phối tải, khu vực chuyển mạch hoặc khu vực cần bảo trì định kỳ. Nhờ khả năng thao tác an toàn và độ tin cậy cao, LBS giúp duy trì sự ổn định của mạng điện trung thế.
.jpg)
Trong trường hợp xảy ra sự cố như chập cháy hoặc quá tải, tủ LBS có thể tự động ngắt mạch, góp phần giảm thiểu thiệt hại. Ngoài ra, người vận hành có thể thao tác thủ công bằng các dụng cụ cách điện chuyên dụng như sào cách điện hoặc ghế cách điện, đảm bảo an toàn trong quá trình đóng ngắt thiết bị.
>>>> Xem thêm: Recloser là gì? Ưu điểm và phân loại phổ biến hiện nay
Cấu tạo và nguyên lý hoạt động của tủ LBS
Tủ LBS là thiết bị đóng cắt trung thế được thiết kế để thực hiện thao tác đóng ngắt phụ tải một cách an toàn và ổn định. Thành phần chính của tủ là cầu dao phụ tải LBS, loại cầu dao chuyên dụng chỉ có chức năng đóng ngắt tải, không tích hợp cuộn đóng hoặc bộ điều khiển điện tử như các thiết bị cắt chuyên sâu.
Về cấu tạo, tủ LBS bao gồm các bộ phận chính sau:
• Cầu dao phụ tải LBS: Bộ phận trung tâm chịu trách nhiệm thực hiện thao tác đóng ngắt mạch điện khi có tải.
• Hệ thống cách điện: Đảm bảo cách ly các phần mang điện khỏi vỏ tủ và môi trường bên ngoài, giúp tăng độ an toàn và độ bền cho thiết bị.
• Hệ thống điều khiển: Cho phép vận hành tủ bằng tay hoặc từ xa, tùy thuộc vào thiết kế và mục đích sử dụng.
• Các phụ kiện khác: Có thể bao gồm đồng hồ đo điện áp, dòng điện, biến dòng (CT), biến áp đo lường (VT), tiếp địa,…
Nguyên lý hoạt động của LBS dựa trên cơ chế cơ học: khi thao tác đóng hoặc ngắt, các tiếp điểm bên trong cầu dao sẽ dịch chuyển tạo thành mạch kín (đóng mạch) hoặc tách rời để tạo mạch hở (ngắt mạch). Buồng dập hồ quang giúp triệt tiêu hồ quang sinh ra trong quá trình chuyển trạng thái, đảm bảo an toàn cho hệ thống và thiết bị điện xung quanh.
.jpg)
>>>> Xem thêm: Ứng dụng của relay kỹ thuật số ABB trong hệ thống điện
Ứng dụng thực tế của LBS trong hệ thống điện
LBS được ứng dụng rộng rãi trong các hệ thống điện trung thế nhờ khả năng đóng ngắt phụ tải an toàn và chi phí đầu tư hợp lý. Thiết bị này đặc biệt phù hợp với các khu vực cần phân đoạn mạch điện, thao tác bảo trì hoặc cô lập sự cố một cách nhanh chóng.
Trong thực tế, LBS thường được lắp đặt tại các nhánh rẽ trong mạng lưới phân phối điện, giúp cô lập khu vực gặp sự cố mà không ảnh hưởng đến toàn bộ hệ thống. Đây là giải pháp tối ưu để thu hẹp phạm vi mất điện, hỗ trợ kỹ thuật viên xác định và xử lý lỗi nhanh chóng.
Một số ứng dụng tiêu biểu của LBS gồm:
• Trạm biến áp trung thế: dùng để đóng cắt phụ tải định kỳ, tách nhánh lưới khi cần bảo trì.
• Nhà máy điện mặt trời, điện gió: quản lý từng cụm nguồn phát, đảm bảo an toàn khi vận hành.
• Nhà máy công nghiệp, khu chế xuất: bảo vệ từng khu vực sản xuất riêng biệt, tránh lan rộng sự cố.
• Mạng lưới điện đô thị và khu dân cư: phân vùng cấp điện linh hoạt, giảm thiểu thời gian mất điện khi có sự cố.
.jpg)
>>>> Xem thêm: Nhà phân phối các thiết bị điện ABB chính hãng, uy tín tại TPHCM
So sánh LBS và Recloser
LBS và Recloser đều là thiết bị đóng cắt quan trọng trong hệ thống điện, có khả năng ngắt mạch khi đang mang tải. Tuy nhiên, mỗi thiết bị có đặc điểm kỹ thuật và phạm vi ứng dụng khác nhau, phù hợp với từng loại hệ thống điện cụ thể.
– Recloser được thiết kế với khả năng cắt dòng cao hơn, không chỉ ngắt được dòng tải định mức mà còn xử lý được cả dòng ngắn mạch. Ngoài ra, Recloser còn có chức năng tự đóng lại sau khi cắt, giúp khôi phục nguồn nhanh chóng trong các tình huống sự cố thoáng qua. Thiết bị này thường tích hợp bộ điều khiển tự động, có thể giám sát, phát hiện và cách ly sự cố một cách thông minh.
– LBS có cấu tạo đơn giản hơn, không xử lý được dòng ngắn mạch và chủ yếu dùng để đóng ngắt dòng tải trung bình. LBS cũng không có khả năng tái đóng tự động mà vận hành chủ yếu bằng tay hoặc bằng cơ cấu cơ khí. Bù lại, chi phí đầu tư của LBS thấp hơn, phù hợp với các hệ thống điện không yêu cầu phức tạp, như nhánh rẽ phụ tải hoặc khu vực ít xảy ra sự cố.
.png)
Việc lựa chọn giữa LBS và Recloser phụ thuộc vào nhiều yếu tố như:
– Mức độ quan trọng của phụ tải
– Tần suất và loại sự cố thường gặp
– Yêu cầu kỹ thuật về giám sát và tự động hóa
– Ngân sách đầu tư ban đầu và chi phí vận hành
IMS cung cấp LBS chất lượng, hỗ trợ kỹ thuật tận nơi
IMS là đơn vị chuyên cung cấp các dòng LBS và tủ LBS chính hãng, đảm bảo chất lượng, nguồn gốc rõ ràng, đi kèm đầy đủ CO CQ theo yêu cầu của công trình. Sản phẩm được lựa chọn kỹ lưỡng từ các thương hiệu uy tín, đáp ứng tiêu chuẩn sử dụng trong hệ thống điện trung thế.
Chúng tôi có đội ngũ kỹ thuật giàu kinh nghiệm, sẵn sàng hỗ trợ khảo sát hiện trường, tư vấn thông số kỹ thuật, lắp đặt và hướng dẫn vận hành tận nơi. Dù công trình của bạn là nhà máy, khu công nghiệp hay trạm điện phân phối, IMS luôn có giải pháp LBS phù hợp.
.jpg)
Liên hệ ngay IMS để nhận báo giá và tư vấn chi tiết
Trên đây là những thông tin cơ bản giúp bạn hiểu rõ LBS là gì, nguyên lý hoạt động và ứng dụng thực tế của thiết bị này trong hệ thống điện. Với vai trò quan trọng và khả năng vận hành ổn định, LBS là lựa chọn phù hợp cho nhiều công trình điện trung thế hiện nay.
Liên hệ ngay với IMS để được tư vấn chi tiết và nhận báo giá tốt nhất cho từng loại tủ LBS theo nhu cầu thực tế. Chúng tôi cam kết đồng hành cùng bạn trong suốt quá trình triển khai và vận hành thiết bị.
